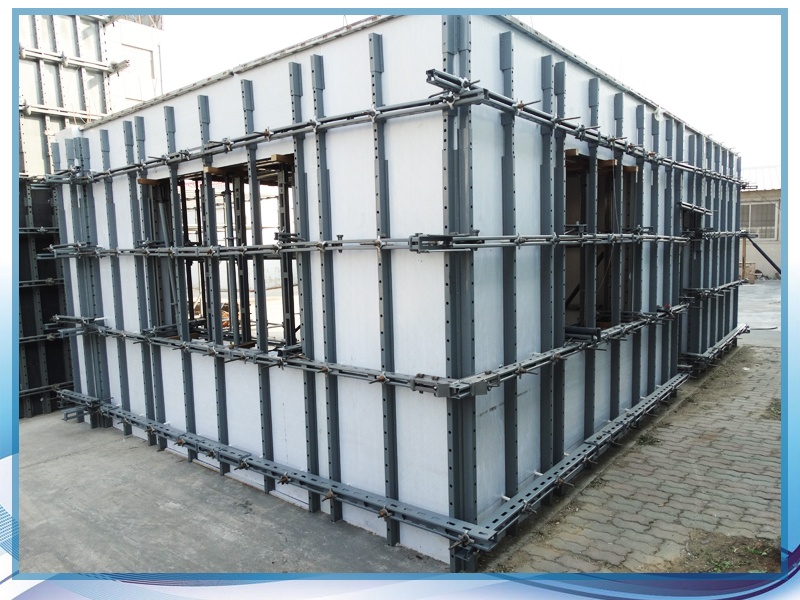

清水混凝土模板骨架材料应顺直、规格一致,应有足够的强度、刚度,且满足受力要求,宜采用能可靠保证成型质量的铝合金材质背楞。

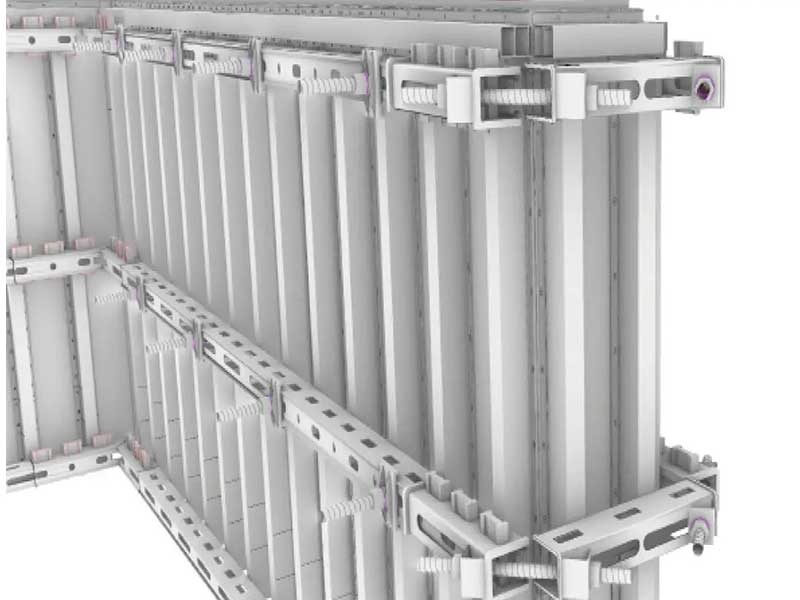

▲铝合金型材施工立面图




▲铝合金型材施工截面图

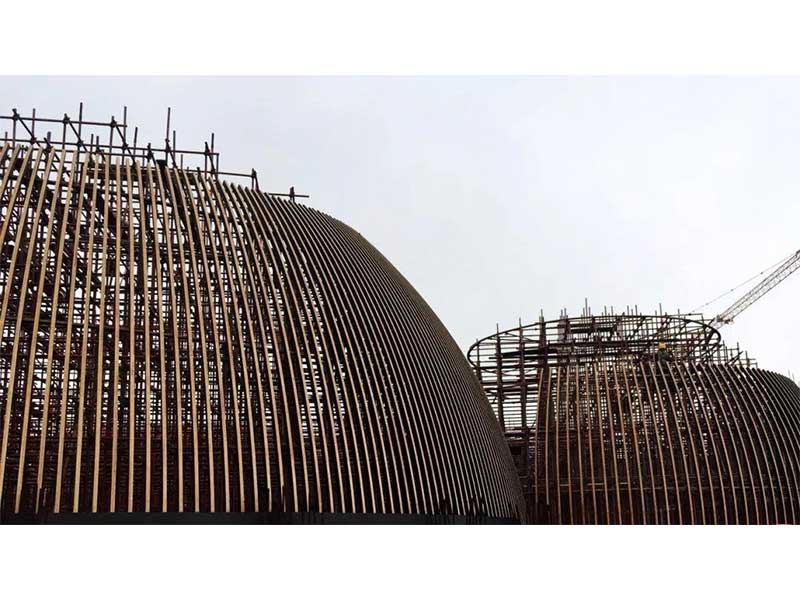

▲荣成青少年活动中心项目背楞安装

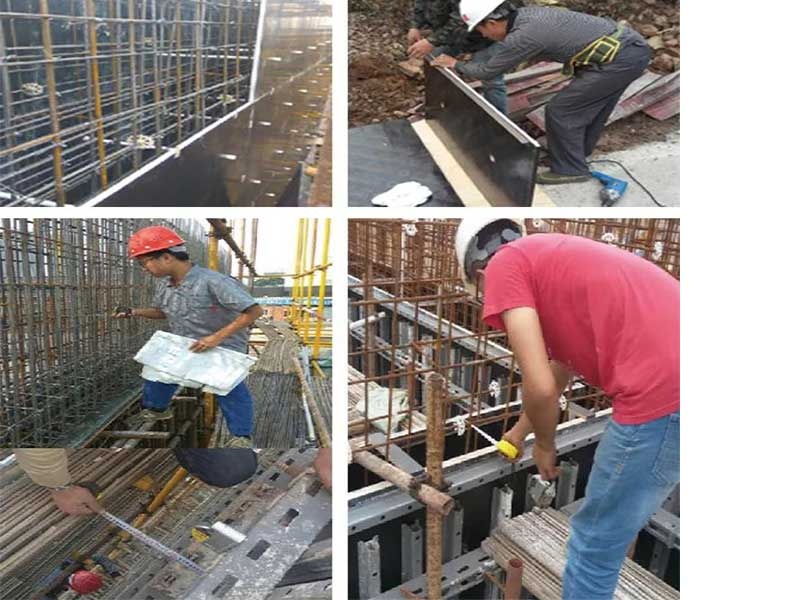

模板安装
(1)应根据模板编号进行安装,模板之间应连接紧密;模板拼接缝处应有填缝防漏浆措施。
(2)首层根部加固防漏浆措施,混凝土施工缝处,确保模板底部与混凝土接触面严密结合不漏浆。模板安装前对支撑模板的基层进行严格找平,并测量标高,在模板底部事先镶贴密封胶条,对将与模板面接触的混凝土面进行检查,确保其顺直平整,并保证模板面与已浇筑的混凝土面严密结合。

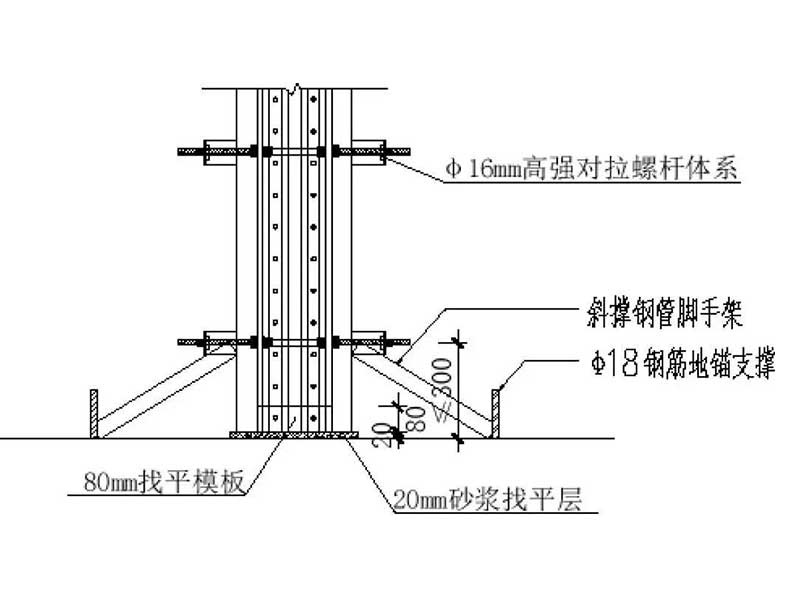

▲首层模板根部加固侧面图


(3)大面模板与洞口模板接缝封堵严密。当遇有门、窗、安装预留洞口时,首先要对洞口模板进行严密的检查,检查内容包括:
模板安装的牢固性、模板的刚度、普通模板与清水混凝土模板接触面的平整度、垂直度、镶缝胶条的镶贴等进行逐一检查并做好记录,目的是确保该接触面接触紧密不漏浆。洞口范围内非清水模板部的封堵,应留出检查口,利用清水模板的对拉螺栓与洞口模板对拉紧密,保证洞口模板侧壁与清水面模板接触紧密不漏浆。

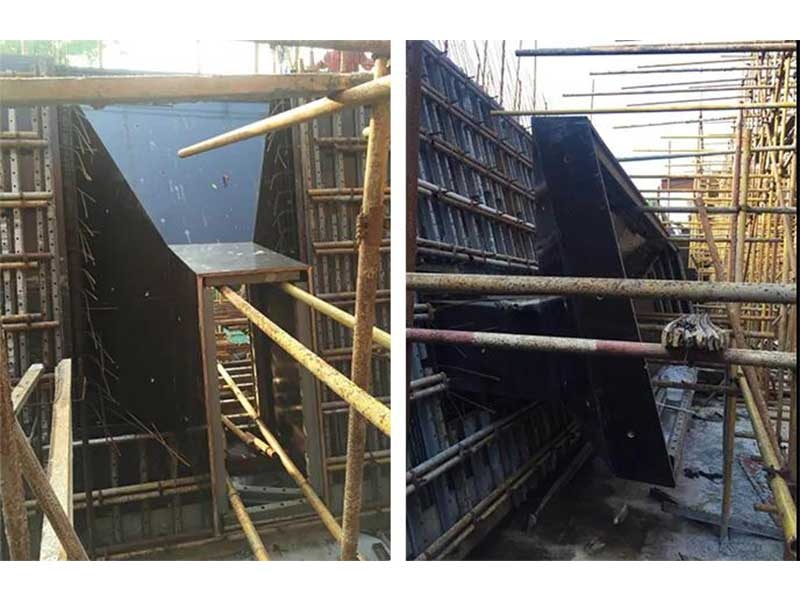

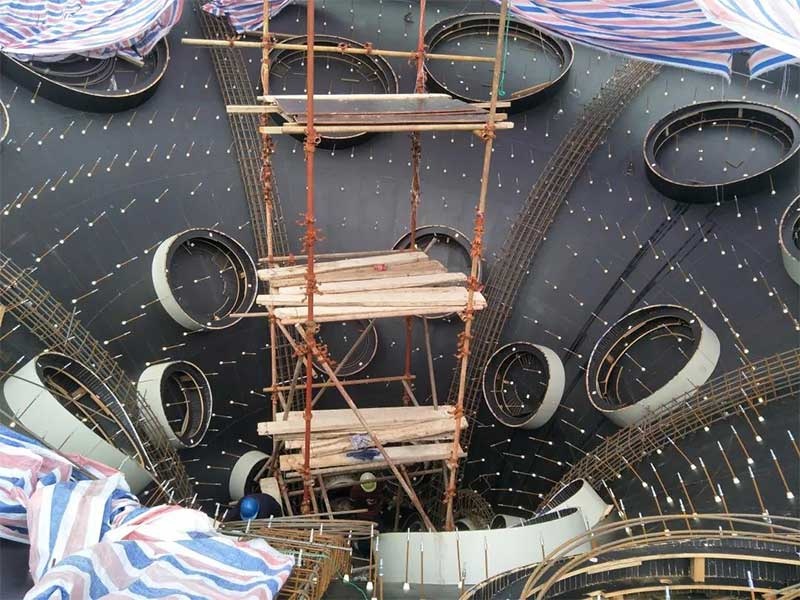

▲荣成青少年活动中心伞形柱洞口预留



(4)混凝土施工缝处,确保水平模板接缝部位底部与混凝土接触面严密结合不漏浆。模板安装前对支撑模板的基层进行严格找平,并测量标高,在模板底部事先镶贴密封胶条,对将与模板面接触的混凝土面进行检查,确保其顺直平整,并保证模板面与已浇筑的混凝土面严密结合。

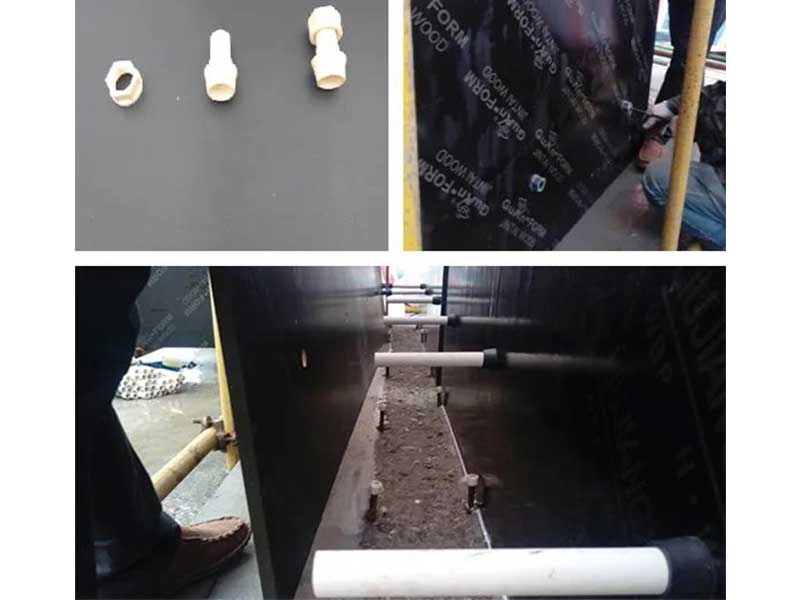

(5)防止对拉螺栓孔失水
为防止螺栓孔失水,需对每一对拉螺栓套管长度进行检查,其长度误差不得大于1mm,长度误差超限的对拉螺栓套筒不得使用,检查时必须用同一尺量或固定母长做比尺,防止出现尺量累计误差。
内墙模板对拉螺栓眼位置严格按清水混凝土模板对拉螺栓眼的间距留置,其偏差应满足清水混凝土对拉螺栓孔的要求。安装对拉螺杆时,必须使其垂直于板面,通过检查其两端端头的标高和平面位置来进行判定。

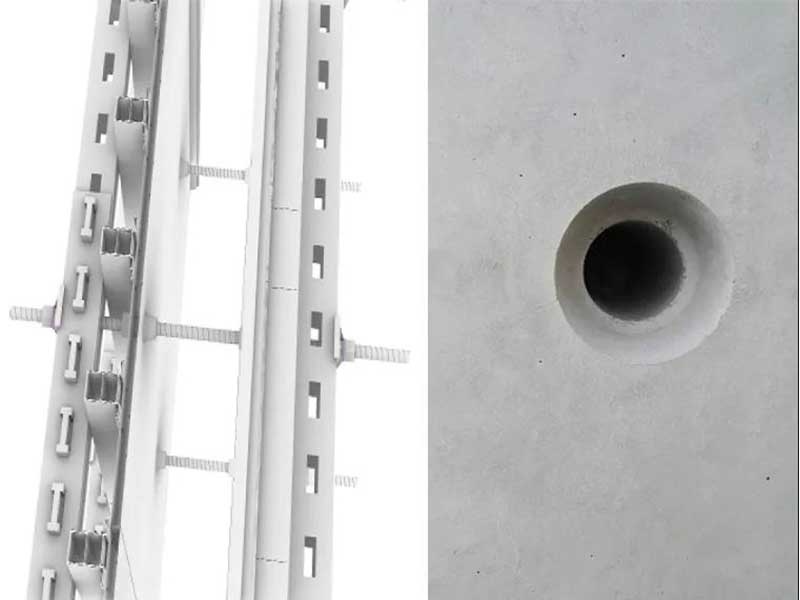

螺栓孔经过深化设计,采用了密封胶环,可以确保孔与模板的紧密贴合,避免漏浆。






清水混凝土的模板施工是一项复杂并且需要技术性很强的施工工艺,施工人员一定要不断提升其自身的专业技能,才能保证施工的整体质量,进一步促进清水混凝土施工技术的创新与发展。

山东荣成青少年宫,建筑高标准青少年宫,于2016年底开工,分别于2018年和2019年陆续采购兴民伟业剪力墙全套钢支撑体系,具体包括:剪力墙竖向支撑几字型钢背楞支撑,用于高大支模外墙清水墙面、横背楞截面尺寸为70*100规格,长度壁厚均为定制材料,根据现场实际墙面施工要求,计算书受力计算等得出的结论,按要求定制材料,以满足清水墙面的受力要求,一边达到清水墙面要求的程度。

荣成市少年宫项目位于海湾北路西、樱花湖东岸、奥体中心南侧,整体建筑设计地上3层、地下1层,总建筑面积48000平方米,主要包含关心下一代指导中心、文化活动中心、少年儿童图书馆、剧场、电影院、科技馆、游泳馆、健身中心等项目,以及地下停车场等配套建设。

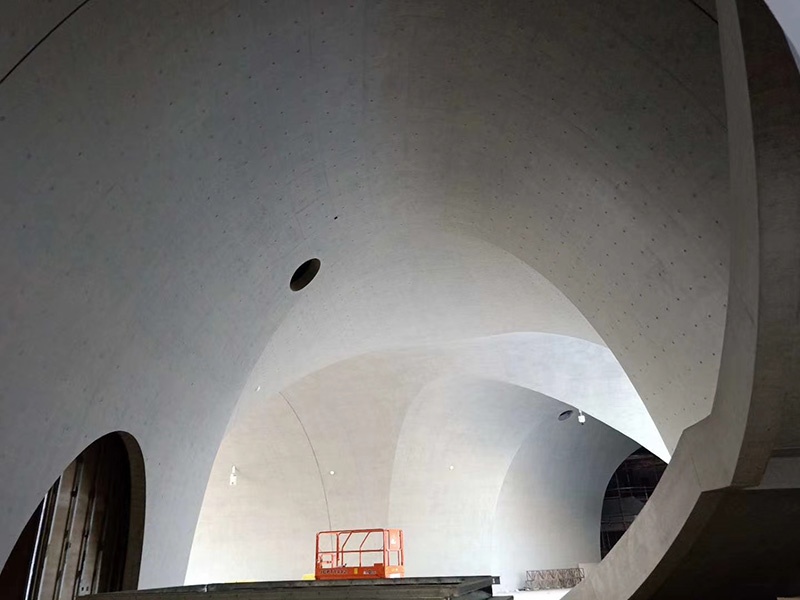

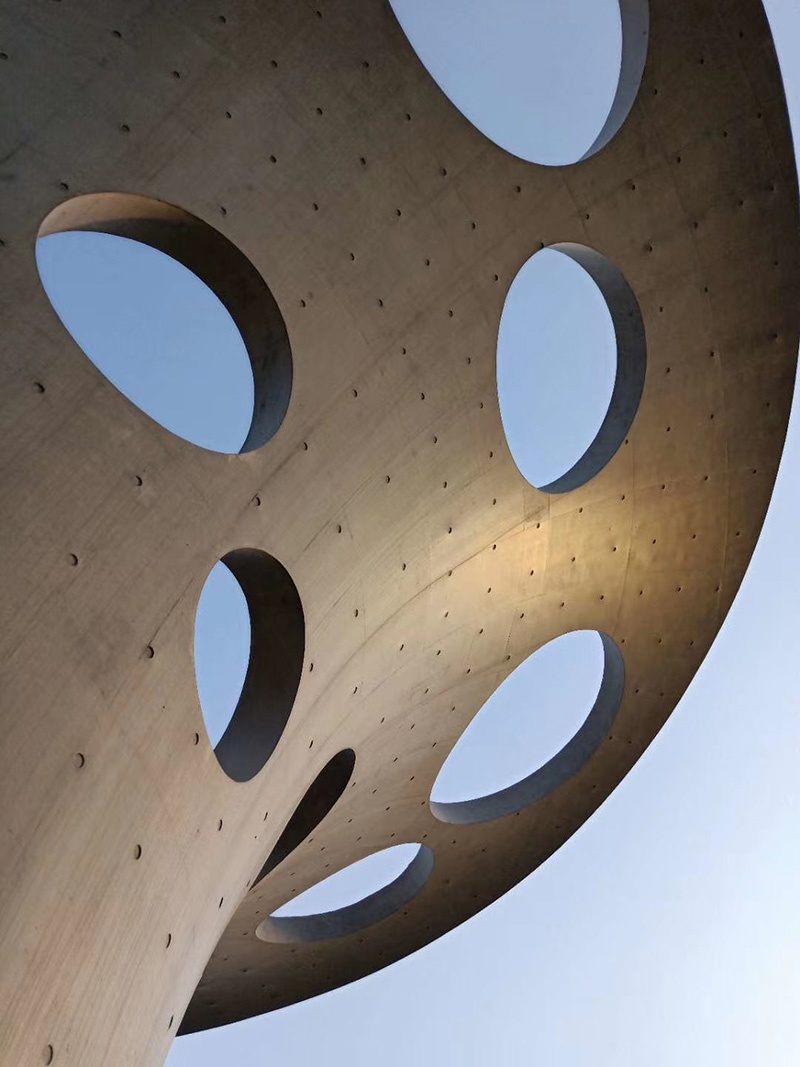

  采用大面积的曲面营造艺术效果,施工现场效果如上图。
